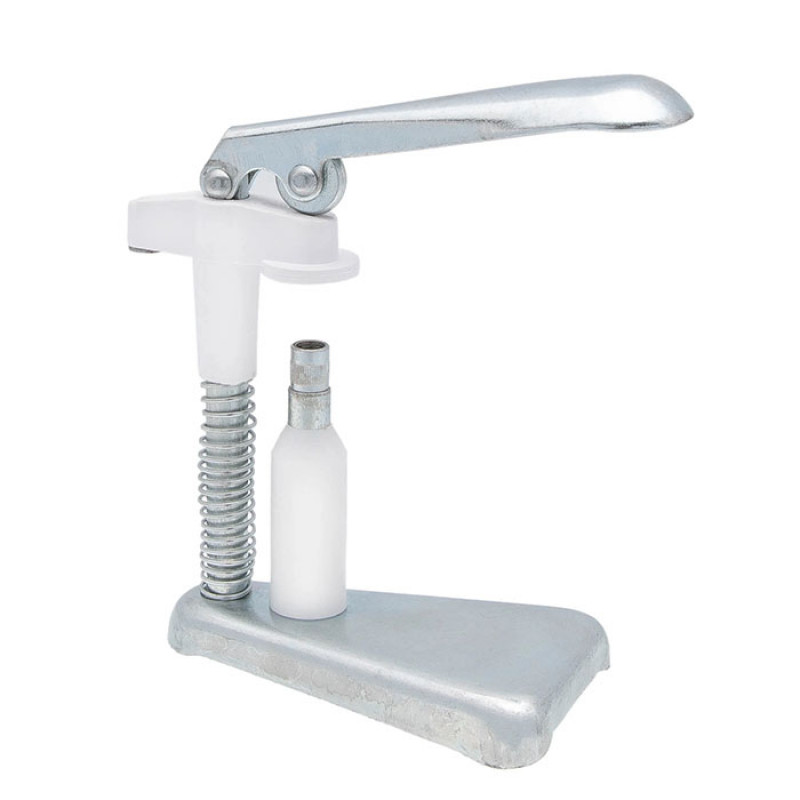

Прибор УПС 5 12к 100

УПС-5 12 калибра - универсальный прибор Сидоренко - предназначен для самостоятельного снаряжения патронов 12 калибра. Выполняет следующие операции: капсуляция и декапсуляция металлических, папковых (бумажных) и пластиковых гильз, с применением капсюлей различных типов (ЦБО, жевело, СХ-2000, Fiocchi DFS-616, КВ-209 и др.); установление в гильзу патрона пыжей и прокладок; закрытие патронов способом 'звезда'; обжатие юбки гильзы (при использовании дополнительного оборудования). Принцип действия: Для удаления капсюля - накручиваем на опорный палец иглу для удаления капсюля (выбираем иглу соответственно типу капсюля), нажимаем на рычаг пресса, который передает усилие на Т-образный гнеток. Капсюль выдавливается иглой в полость в гнетке. Для запрессовки капсюля накручиваем на опорный палец чашечку для посадки капсюля, нажимаем на рычаг пресса, который передает усилие на Т - образный гнеток. Капсюль задавливается наковальней гнетка в отверстие в гильзе; Для установки в снаряжаемую гильзу пыжей и прокладок, а так же для удобства засыпания пороха и дроби используют воронку, а для продвижения пыжей и прокладок по самой гильзе - навойник. Для закрытия патронов способом 'звезда' необходимо отвинтить крепежный винт, который удерживает опорный палец на станине прибора, снимаем опорный палец, берем подготовленную к закрытию 'звездой' гильзу, надеваем на неё нарезающую матрицу, вставляем в пресс и давим на рычаг его рычаг. Гнеток давит на нарезающую матрицу и на гильзе образуется шести лучевой шалаш, который в дальнейшем будет опресован закрывающей матрицей для получения готового патрона.
